Anleitung: Raspberry Pi LED Strip ansteuern

Raspberry Pi LED Strip ansteuern: Videoanleitung, Demovideo, verwendete Hardware und Konfiguration.

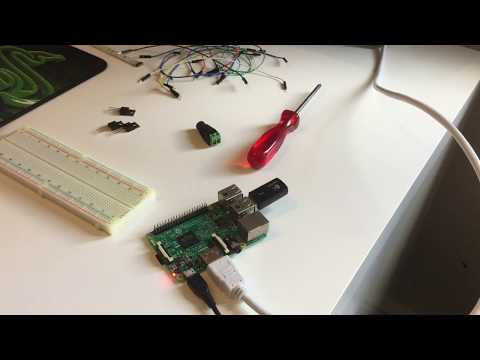

Komplette Videoanleitung

Raspberry Pi - LED Strip ansteuern Tutorial
Dieses Video ansehen auf YouTube.

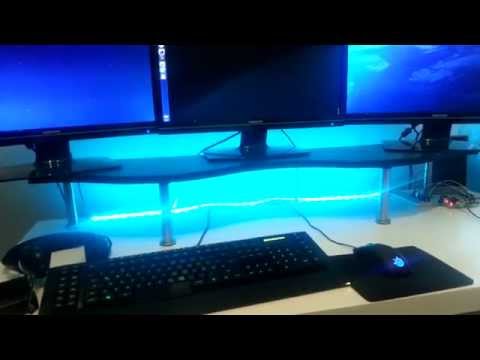

Demovideo in Aktion

Raspberry Pi - LED Strips ansteuern/Steuerung
Dieses Video ansehen auf YouTube.

Hardware

raspberry-pi-led-strip-steuern-steuerung

Folgende Komponenten benötigt Ihr alle zum Steuern von einem LED Strip:

OSRAM flexible LED-Streifen 1 Meter Länge Deco Flex Starter-Set / selbstklebend / dimmbar / für farbige und weiße Lichtakzente / Farbsteuerung RGB
OSRAM flexible LED-Streifen 1 Meter Länge Deco Flex Starter-Set / selbstklebend / dimmbar / für farbige und weiße Lichtakzente / Farbsteuerung RGB*
von Ledvance
  • Plug & Play-Basis-Set enthält bereits alles, was man für Installation und Betrieb braucht. Drei Flexible, biegsame LED Stripes, Kabel, Remote, Verbinder/Connector.
  • Das LED-Band Kann auf Länge geschnitten werden, um perfekt in jedes Regal oder jede Ecke zu passen.
  • LED Strip als Vitrinenbeleuchtung oder Regalbeleuchtung sowie zur Glasbodenbeleuchtung. Auch als Hintergrundbeleuchtung geeignet.
  • Über eine kabellose Fernbedienung lassen sich Farbe, Farbintensität und Helligkeit des Lichtbandes variieren und sogar fortlaufender Farbwechsel anwählen
  • Lieferumfang: 3 LED-Lichtstreifen mehrfarbig à 320 mm mit jeweils 12 Hochleistungs-LED, Verbinder, Fernbedienung, Netzteil und Controller, Für Netzspannung - in bester Qualität von OSRAM
 Preis nicht verfügbar Auf Amazon ansehen*
Preis inkl. MwSt., zzgl. Versandkosten

(Diesen LED Strip habe ich aktuell im Einsatz und kann auch zu 100% sagen, dass er funktioniert. Falls Ihr einen anderen wählt: Eine VCC Leitung, eine für Rot, eine für Grün und eine für Blau. Bestimmte Strips z.B. WS2801 könnt ihr nicht damit ansteuern, da der Strip nicht diese 4 Leitungen hat)

SODIAL(R) Steckbrett Breadboard Experimentierboard Steckplatine 400 Kontakte
SODIAL(R) Steckbrett Breadboard Experimentierboard Steckplatine 400 Kontakte*
von SODIAL(R)
  • Nagelneu und hochwertig
  • Total wiederverwendbar
  • Farbige Koordinaten fuer kinderleichte Platzierung der Komponente
 Preis: € 2,93 Auf Amazon ansehen*
Preis inkl. MwSt., zzgl. Versandkosten
10x IRLZ34N Transistor N-LogL- MOSFET 55V 30A 68W TO220 AB IRLZ34
10x IRLZ34N Transistor N-LogL- MOSFET 55V 30A 68W TO220 AB IRLZ34*
von International Rectifier
  • Bauform: TO220
  • VBRDSS (V): 55V
  • Continuous Drain Current Vgs: 30 A
  • Power Dissipation: 68 W
 Preis: € 7,99 Auf Amazon ansehen*
Preis inkl. MwSt., zzgl. Versandkosten

(Diese sind bei amazon relativ teuer. Schaut mal bei Conrad/Reichelt vorbei ob Sie da nicht günstiger sind. Auf jeden Fall braucht ihr genau diese! Hatte zuerst auch andere bestellt und drauf gehofft dass diese funktionieren. Fazit: IRFZ44N funktionieren nicht)

DC-Buchse, Stromanschluss, Niedervoltbuchse für 12V Anschluss an Überwachungskamera
DC-Buchse, Stromanschluss, Niedervoltbuchse für 12V Anschluss an Überwachungskamera*
von Sicherheit 360
  • Niedervoltkupplung Hohlsbuchse DC Buchse 2,1mm / 5,5mm mit Schraubanschluss
  • Aussendurchmesser Stift: 2,1 mm
  • Innendurchmesser DC Hohlbuchse: 2,1 mm
  • max. Kabelquerschnitt an der Lüsterklemme: 1,5 mm²
  • Ideal für Videoüberwachung und Überwachungskameras
 Preis nicht verfügbar Auf Amazon ansehen*
Preis inkl. MwSt., zzgl. Versandkosten
Elegoo Jumper Wire 40x 20cm Female-Female, Male-Female, Male-Male Kabel Steckbrücken 28AWG Drahtbrücken für Arduino Raspberry Pi (3er Set)
Elegoo Jumper Wire 40x 20cm Female-Female, Male-Female, Male-Male Kabel Steckbrücken 28AWG Drahtbrücken für Arduino Raspberry Pi (3er Set)*
von ELEGOO
  • √ Kabellänge: 20cm; RM 2,54mm Pitch. Je ein Kabelbündel besteht aus 40 Einzeladern, die auch getrennt werden können.
  • √ Mit diesen Jumper Kabeln können Sie schnell und einfach den Raspberry Pi oder andere Geräte mit Steckbretten / Breadboards oder anderen Modulen verbinden.
  • √ Lieferumfang: 1x40 Female - Female; 1x40 Male - Female; 1x40 Male - Male Steckbrücken.
  • √ Dieses Jumper Kabel Set für Arduino / Raspberry ist verpackt in einem kleinen Karton.
  • √ Wir sind stets bemüht die Funktion unserer Produkte zu verbessern, bei Frage bitte per Email an: euservice@elegoo.com
 Preis nicht verfügbar Auf Amazon ansehen*
Preis inkl. MwSt., zzgl. Versandkosten

Verkabelung

Ich besitze den Raspberry Pi 1 Model B und habe es so verkabelt, dass an Pin 6 Ground angeschlossen wird, an GPIO 17 (Pin 11) Rot, GPIO 22 (Pin 15) Grün und an GPIO 24 (Pin 18) Blau.

Das Ganze funktioniert aber genau so gut mit dem 2er oder 3er Modell des PIs.

Als Netzteil habe ich das vom LED Strip mitgelieferte genommen (Osram 10V, 3A). Bei manchen Strips wird kein Netzteil mitgeliefert. Dort müsst Ihr euch dann ein passendes aussuchen, welches auf die 2,1mm/5,5mm Niedervoltbuchse passt (Stromadapter).

raspberry pi led steuerung

(Die Transistoren kann man nicht weglassen, sonst werden die Farben nicht richtig geschaltet)

WICHTIG: Denkt dran, dass ihr je nach Steckbrett die Niedervoltbuchse im Abteil der Transistoren anschließen müsst. Mein Steckbrett ist in der Mitte „geteilt“ und der Strom von rechts kommt links gar nicht an -> keine LED’s Leuchten

Ich hatte versehentlich einen IRFZ44N Transistor gegriffen und bei dem war der Farbton sehr schwach, sprich ich hatte nicht die volle Helligkeit. Also passt auf welche Transistoren Ihr nehmt.

Softwareanleitung

Zu aller erst ladet Ihr euch Raspbian Jessie Lite herunter (download Zip Datei rechte Seite)

Link zu Raspbian: https://www.raspberrypi.org/downloads/raspbian/

Unter Windows könnt Ihr Win32 Disk Imager verwenden um das Betriebssystem auf die SD-Karte zu bekommen. (img Datei auswählen)

Unter Linux: Entpackt das zip-Archiv und kopiert das Image auf die SD-Karte für den Pi (mit fdisk -l das Laufwerk bestimmen!)

Linux Befehle:

 unzip 2016-05-10-raspbian-jessie-lite.zip
 sudo dd if=2016-05-10-raspbian-jessie-lite.img of=/dev/sdc bs=4M
 sudo sync

Nun könnt Ihr die SD-Karte in euren Raspberry PI schieben und euch per SSH darauf einloggen (Benutzername: pi, Passwort: raspberry)

PIGPIO installieren

Nachdem das Betriebssystem auf dem Raspberry Pi / der SD Karte installiert wurde folgt nun die eigentliche Software.

 # root werden
 su
 # install the deamon to control the gpio color pins
 wget abyz.co.uk/rpi/pigpio/pigpio.zip
 unzip pigpio.zip
 cd PIGPIO
 make -j4
 make install
Den Daemon starten:
 pigpiod

Farben des LED Strips einstellen

Schema: pigs p PIPIN 0-255

Rot: pigs p 17 255
Grün: pigs p 22 255
Blau: pigs p 24 255

raspberry-pi-led-strip-steuern

Denkt dran, dass sich die Farben addieren 😉
Ihr müsst diese gegebenenfalls zuerst zurücksetzen:

pigs p 17 0

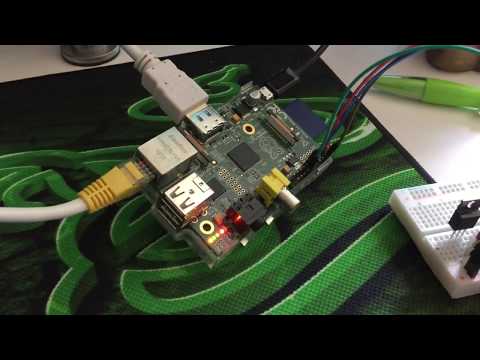

Video – Farben einzeln einstellen

Raspberry Pi - LED Strip ansteuern
Dieses Video ansehen auf YouTube.

Colorfade Script um einen Fade Effekt wie ganz oben im Video zu erhalten (Seitenanfang): https://github.com/popoklopsi/RaspberryPi-LedStrip/blob/master/fading.py

Dazu habe ich mir eine Website geschrieben, welche einen vollständigen RGB Farbkreis anzeigt, damit ich an jedem Endgerät (PC, Laptop, Smartphone) die Farbe der LED’s steuern kann. Falls es einer von euch braucht:

Steuerung per Webinterface

https://github.com/mattionline/ledcontrol

McLighting als Steuerung

Ich habe herausgefunden, dass die Steuerung von LED Strips am Raspberry Pi auch viel einfacher geht. Dort muss man nicht über die Kommandozeile alles einstellen und sich mühselig mit Webinterface PHP Code rumschlagen.

McLighting enthält bereits ein Webinterface zur Steuerung mit allen möglichen Farbdurchläufen, statischen Farben und mehr. Am PC, Laptop, Smartphone und jedem Internet fähigen Gerät lässt sich alles einstellen. Diese Software nutze ich nun.
